唐山大傾角式螺旋輸送機生產廠家

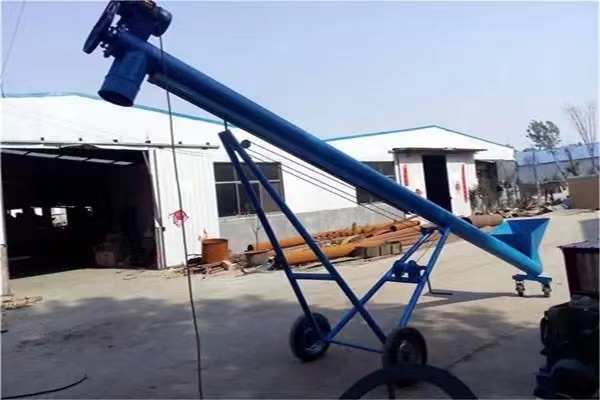

大傾角螺旋輸送機概述
大傾角螺旋輸送機產品簡介:
大傾角螺旋輸送機主要用于輸送0°-60°粉末、顆粒及小塊狀物料,因此可以節約占地面積,密封性好,無粉塵污染,操作維修方便。有軸圓管式螺旋輸送機傾斜角度可達45°左右,無軸管式螺旋輸送機傾斜角度大概在30°左右。有軸u型螺旋輸送機和無軸u型螺旋輸送機傾斜角度在20°-30°左右,螺旋輸送機角度越大,同等轉速比和型號的螺旋輸送機,輸送量就會減弱。
大傾角螺旋輸送機產品優勢:
1、0°-90°范圍內輸送物料,解決普通輸送機在大角度輸送時的難題。
2、可直接與其配套的設備聯接固定,不需要地基基礎,充分利用空間。
3、輸送量可達458立方/時,垂直提升高度可達8米,水平輸送距離可達60米。
4、具有良好的密封性,無粉塵和污染泄漏現象,既不浪費物料又創造了良好的工作環境。
大傾角螺旋輸送機工作原理:
在大傾角螺旋輸送機中,物料的輸送過程是靠物料從高速螺旋軸中獲得的離心力和因此對槽壁所產生的摩擦力而向上運移的。當螺旋高速旋轉時,螺旋面上的物料依靠本身的慣性,沿螺旋面開始滑移,并且逐漸加速,如果能夠克服對螺旋面的摩擦,則物料顆粒將在離心力作用下向槽壁移動,從而使作用于槽壁的壓力增加,進而對槽壁產生較大的摩擦力,由于該摩擦力作用的結果,使靠近槽壁處的物料顆粒減速,并與螺旋間產生相對運動,使這部分物料不隨螺旋轉動而沿槽壁向上運移。在離心力的作用下,物料顆粒均被拋向輸送管壁,形成一密集層,并攪動著向前移動。所以,大傾角螺旋輸送機屬于高速螺旋輸送機。物料開始出現垂直向上運移,但尚未出現相對速度的螺旋較低轉數,即為臨界轉速,要想完成物料的大傾角輸送,螺旋的轉數需要要超過臨界轉速。
大傾角螺旋輸送機產品分類:
1、按是否帶軸徑分為:
(1)有軸從內部構造來說,有軸大傾角螺旋輸送機內部的螺旋葉片中是有一根中心軸的,這根中心軸可以幫助輸送機提升效率且防止物料堆積滑落。其適用于散狀物料的輸送。
(2)無軸大傾角螺旋輸送機與有軸的恰恰相反,內部螺旋葉片采用無軸,比較適合輸送粘性大、容易纏繞的物料,這是有軸輸送機做不到的。
2、按產品材質分為:
(1)不銹鋼材質不銹鋼材質也可分為304、310、310L、316、316L多種型號(所有的機型都可以采用不銹鋼材質,但是當輸送距離長時,表面積增大,打磨難度增加,一般會選擇噴砂,從視覺上就不會像常見的不銹鋼那樣光亮,但質量不會有影響)
(2)碳鋼材質碳鋼材質則是大傾角螺旋輸送機常用的一種材質,這種材質成本較低,也可以實現物料的正常輸送。
大傾角螺旋輸送機設計要點:
1、傾斜10°:在高達10°的傾斜度上,輸送效率的損失小。帶有U型槽和全螺距螺桿的螺旋輸送機對于大多數應用來說已足夠。可以通過增加螺旋輸送機的速度,增加螺旋輸送機的直徑或減小螺旋槳的螺距來克服效率的損失。
2、傾斜10-20°–傾斜20°以下:輸送效率的損失通常在10到40%之間。帶有U型槽和2/3螺距螺旋的螺旋輸送機足以滿足大多數應用的需求。效率的損失也可以通過增加螺旋輸送機的速度或直徑來克服。需要額外的功率來克服重力和松散的物料掉落。
3、20-30°之間的傾斜度:在高達30度的傾斜度上,輸送效率的損失通常在10%到70%之間。對于大多數應用,建議使用帶有管狀外殼和變徑螺桿(1/2或2/3)的螺旋輸送機。效率損失也可以通過提高螺旋輸送機的速度或直徑來克服。需要額外的功率來克服重力和松散的物料掉落。
4、30-45°之間的傾斜度:在高達45度的傾斜度上,輸送效率的損失通常在30%到90%之間。對于大多數應用,建議使用帶有管狀外殼和變徑螺桿(1/2或2/3)和大的直徑的螺旋輸送機。還需要提高大傾角螺旋輸送機的速度。需要額外的功率來克服重力和松散的物料掉落。
大傾角螺旋輸送機應用范圍:
大傾角螺旋輸送機可廣泛用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業,在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特別要求的物料,如:高溫、具有酸、堿、油類物質或有機(以實際報告為主)(以實際報告為主)(以實際報告為主)(以實際報告為主)(以實際報告為主)溶劑等成份的物料,需采用特別的材質。
